محطة فرعية من نوع غرفة الطاقة المُركبة مسبقًا للمحولات المدمجة الأوروبية، محطة فرعية مُوحدة، محطة فرعية لنقل الطاقة، 11 كيلو فولت، 12 كيلو فولت

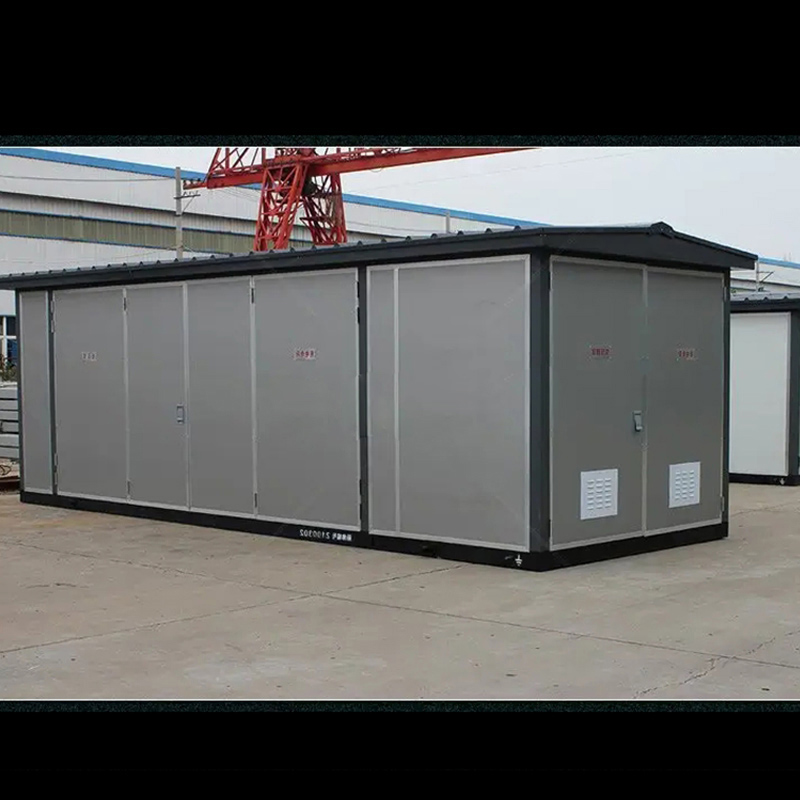

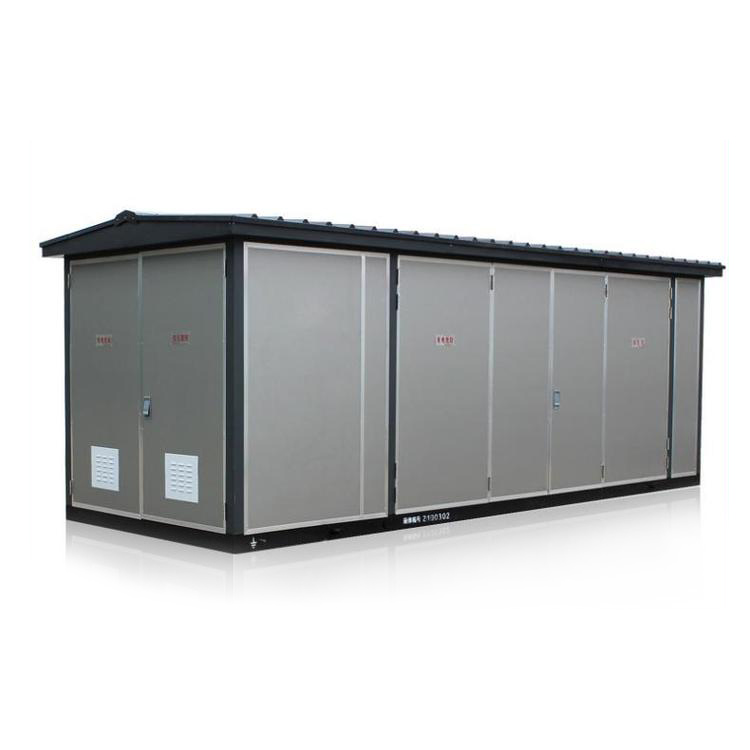

مقدمة عن محطة الطاقة الفرعية المدمجة الأوروبية المثبتة مسبقًا (سلسلة YBW)

محطة الطاقة الفرعية الأوروبية المدمجة مسبقة التركيب (سلسلة YBW) هي نظام محولات طاقة حديث ومتكامل، يُستخدم على نطاق واسع في شبكات توزيع الطاقة. يجمع هذا النظام بين محول طاقة مُحكم الغلق مغمور بالزيت ومكونات كهربائية عالية ومنخفضة الجهد في وحدة واحدة مدمجة.

بفضل تصميم هيكلي مُحسّن، صُغّر حجم لوحة التوزيع بشكل كبير، مما يُقلل بشكل كبير من مساحة المحول المُدمج. يوفر هذا التصميم مزايا متعددة، منها الحجم الصغير، وانخفاض الضوضاء، وموثوقية مصدر الطاقة، والهيكل المُناسب، وسهولة التركيب، وسهولة التشغيل، وإمكانية التركيب بالقرب من مركز الحمل.

تُستخدم محطات فرعية من سلسلة YBW على نطاق واسع في المجتمعات السكنية والمراكز التجارية والمحطات والمؤسسات الصناعية والتعدينية والمطارات والسكك الحديدية والمدارس والمستشفيات والمباني الشاهقة والمرافق المماثلة.

مزايا محطة YB الفرعية المدمجة ذات الطراز الأوروبي من السلسلة

يدمج المنتج وحدات توزيع الجهد العالي والمنخفض، مقسمة إلى ثلاث حجرات: حجرة الجهد العالي، حجرة المحول، وحجرة الجهد المنخفض. تعمل حجرة الجهد العالي بكامل طاقتها، وعند دمجها مع الوحدة الرئيسية الحلقية HXGN-10، تُشكل نظام التغذية الرئيسي. تدعم هذه الوحدة تكوينات تغذية متنوعة، مثل التغذية الرئيسية الحلقية، والتوصيلات الطرفية، والتوصيلات ثنائية المصدر، ويمكن تزويدها بأجهزة قياس الجهد العالي لتلبية متطلبات القياس. تتسع حجرة المحول لمحولات S9 أو S11 أو غيرها من المحولات المغمورة بالزيت منخفضة الفقد، بالإضافة إلى المحولات الجافة، وهي مزودة بنظام تبريد هواء قسري أوتوماتيكي وإضاءة. يمكن تصميم حجرة الجهد المنخفض على شكل ألواح أو خزائن لتوفير وظائف متعددة، بما في ذلك توزيع الطاقة، وتوزيع الإضاءة، وتعويض القدرة التفاعلية، وقياس الطاقة، مما يلبي احتياجات المستخدمين المتنوعة، ويسهل إدارة الطاقة، ويعزز جودتها.

تتميز غرفة الجهد العالي بتصميم مدمج مع آلية متشابكة لمنع سوء التشغيل. تم تجهيز كل حجرة بإضاءة أوتوماتيكية وقسرية. تتميز جميع المكونات في كل من حجرتي الجهد العالي والمنخفض بالموثوقية العالية وسهولة التشغيل، مما يضمن التشغيل الآمن والموثوق والصيانة المريحة.

تجمع الوحدة بين نظامي التهوية الطبيعية والقسرية لتحقيق تبريد ممتاز. غرف المحول والجهد المنخفض مزودة بقنوات هواء، بينما يتم التحكم بدرجة حرارة مروحة النفخ، حيث تعمل وتتوقف تلقائيًا بناءً على قيم مُحددة مسبقًا لضمان تشغيل المحول بكفاءة تحت الحمل.

تتضمن نهايات الكابلات خيارين: موصل كوع 200 أمبير وموصل ثابت على شكل حرف "T" 600 أمبير. كلاهما مزود بمانعات صواعق معزولة بالكامل من أكسيد الزنك. موصل الكوع 200 أمبير متوافق مع قوابس الحمل، ويمكن استخدامه كمفتاح عازل. يمنع الغلاف دخول المطر والأجسام الغريبة، وهو مصنوع من صفائح فولاذية مجلفنة ساخنة مطلية بالألوان أو صفائح سبائك ألومنيوم مقاومة للصدأ ومعالجة بمضادات التآكل. يضمن هذا التصميم مقاومة طويلة الأمد للتآكل والماء والغبار، ويزيد من متانة المحول في الظروف الخارجية، ويطيل عمره الافتراضي، مع الحفاظ على مظهره الجذاب.

المعلمات الفنية للنموذج هي للإشارة فقط.
