محطة فرعية مسبقة الصنع من YBM

وصف المنتج

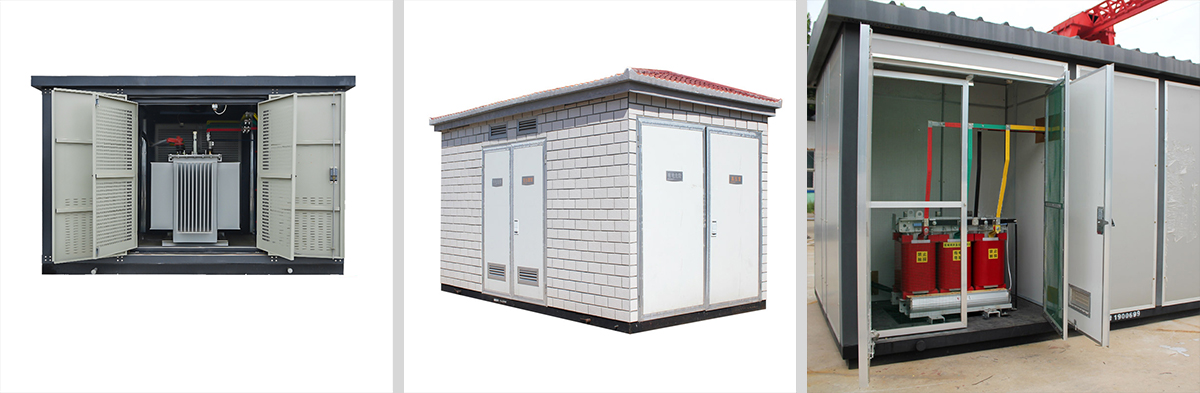

محطة YBM الفرعية الجاهزة (محطة فرعية صندوقية الشكل) تجمع معدات كهربائية عالية الجهد، ومحولات، ومعدات كهربائية منخفضة الجهد في وحدة توزيع طاقة متكاملة ومدمجة. تُعرف أيضًا باسم محطة فرعية صندوقية الشكل على الطراز الأوروبي، وتُستخدم على نطاق واسع في المباني الشاهقة الحضرية، والمجمعات السكنية، والبنية التحتية الحضرية والريفية، والمناطق التكنولوجية المتقدمة، والمصانع الصغيرة والمتوسطة، والمناجم، وحقول النفط، ومواقع البناء المؤقتة، لاستقبال وتوزيع الطاقة الكهربائية في شبكة التوزيع.

ميزات المنتج
تتميز محطة YBM الفرعية الجاهزة بتكاملها العالي، وحجمها الصغير، وأمانها، وموثوقيتها، وسهولة صيانتها، وسهولة حملها. وبالمقارنة مع محطات الكهرباء المدنية التقليدية، لا تشغل هذه المحطة عادةً سوى عُشر إلى خُمس مساحة الأرضية لنفس السعة، مما يُقلل بشكل كبير من تكاليف التصميم والبناء والتكاليف الإجمالية. ويمكن استخدامها في شبكات التوزيع الحلقية، أو أنظمة إمداد الطاقة المزدوجة، أو أنظمة التوزيع الطرفية الشعاعية. وباعتبارها نوعًا جديدًا من المعدات المتكاملة، تُستخدم على نطاق واسع في بناء وتطوير محطات الكهرباء الفرعية في المناطق الحضرية والريفية.

الظروف البيئية

الارتفاع ≤ 1000 متر.

درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، والحد الأدنى -25 درجة مئوية، مع متوسط ​​24 ساعة لا يتجاوز +35 درجة مئوية.

أقصى سرعة للرياح الخارجية: 35 م/ث.

الرطوبة النسبية ≤ 90% (عند +25 درجة مئوية).

الظروف الزلزالية: التسارع الأفقي ≤ 0.4 م/ث²، التسارع الرأسي ≤ 0.2 م/ث².

يجب أن يكون موقع التثبيت خاليًا من مخاطر الحرائق والانفجار والتلوث الشديد والتآكل الكيميائي أو الاهتزاز الشديد.

السمات الهيكلية

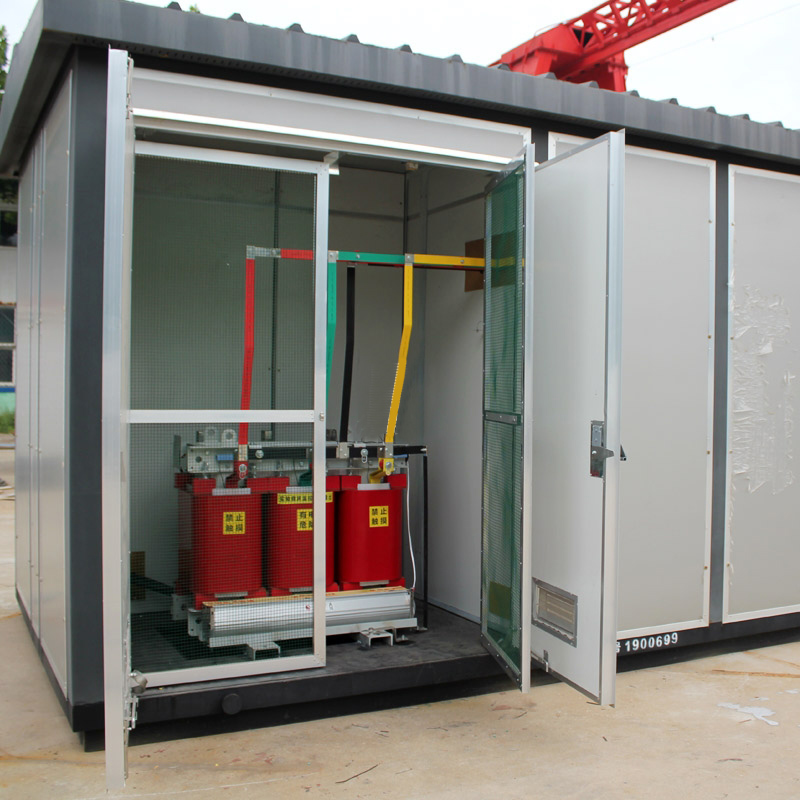

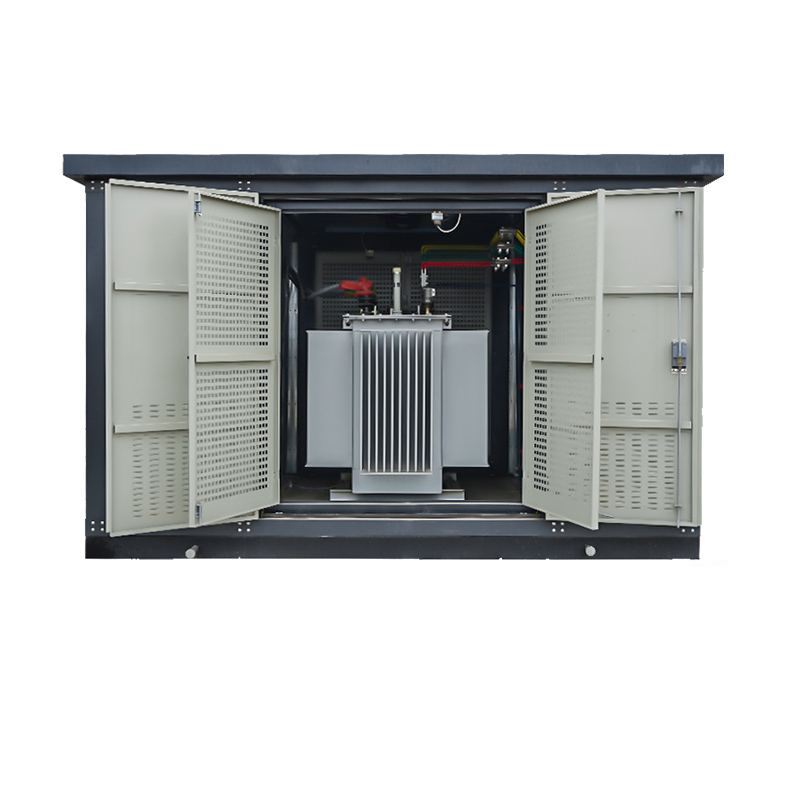

تتكون الوحدة من حجرة توزيع جهد عالي، وحجرة محول، وحجرة توزيع جهد منخفض، كل منها مزود بوظائف متكاملة. يدعم جانب الجهد العالي تكوينات متعددة، بما في ذلك شبكة حلقية، وطرفية، وأنظمة إمداد طاقة مزدوجة، ويمكن تجهيزه بأجهزة قياس جهد عالي. قد تشمل المحولات طرازي S7 وS9، أو طرازات أخرى منخفضة الفقد مغمورة بالزيت أو جافة، مع أنظمة تبريد هواء قسري ذاتية التشغيل وإضاءة مثبتة. يمكن تكوين حجرة الجهد المنخفض بأنظمة مثبتة على لوحة أو خزانة وفقًا لاحتياجات المستخدم، مما يوفر وظائف مثل توزيع الطاقة، والإضاءة، وتعويض الطاقة التفاعلية، وقياس الطاقة، والمراقبة لتحسين جودة الطاقة وكفاءتها.

تتميز غرفة الجهد العالي بتصميم مدمج مع ميزات تشابك شاملة لمنع أي أخطاء تشغيل. تتيح قضبان المحولات الاختيارية سهولة الحركة عبر الأبواب الجانبية. كل حجرة مزودة بإضاءة أوتوماتيكية، وجميع مكونات غرف الجهد العالي والمنخفض موثوقة وسهلة التشغيل والصيانة.

تُستخدم أنظمة التهوية الطبيعية والقسرية. تضمن قنوات التهوية في حجرات المحولات والجهد المنخفض، إلى جانب مراوح العادم المُتحكم بدرجة حرارتها، تبريدًا فعالًا وتشغيلًا موثوقًا للمحولات تحت الحمل الكامل.

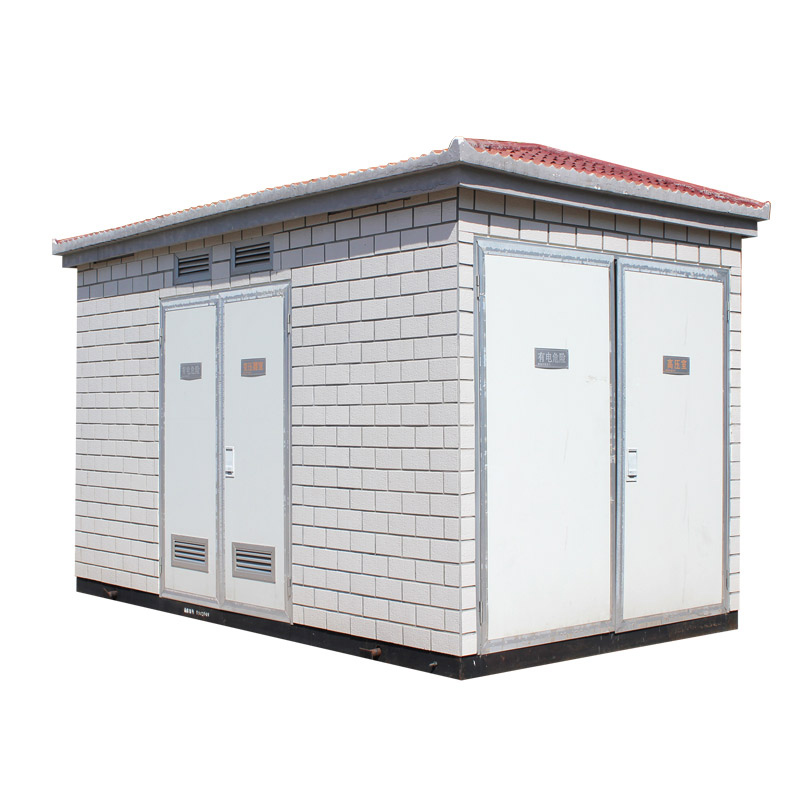

صُمم هذا الصندوق لمقاومة المطر والغبار، وهو مصنوع من صفائح فولاذ أو سبائك ألومنيوم معالجة خصيصًا. يتميز بأداء ممتاز في مقاومة التآكل والماء والغبار، مما يجعله متينًا للاستخدام الخارجي طويل الأمد، ويجمع بين الموثوقية والمظهر الجذاب.
